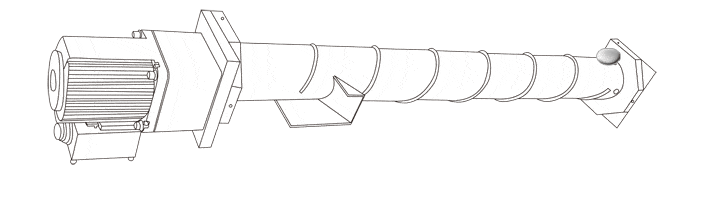

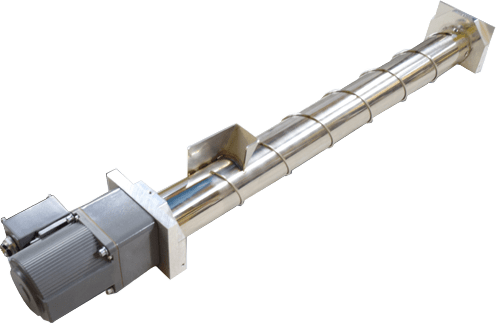

スパイラルマグネットコンベアの特徴 =垂直方向での使用が可能です=
密封されたステンレス鋼管の内部でマグネットが回転します。
磁石に引き寄せられたワークが下から上に螺旋(スパイラル)状に
回転しながら搬送されます。
搬送されたワークは上部のストッパー部で間欠的に搬出できます。
回転駆動部が管の内部にあるため、粉目詰まりや切屑接触障害など
の故障がありません。
また液中(油内)の切屑・切粉も摘出搬送が可能です。
油着屑や水分を含有する屑の場合は、搬送途中で自然滴下により
脱油・脱水します。
※限られたスペースにも設置が可能です。
(タテ・ヨコ・ナナメ置き使用が可能です)
※防水処理されていますので液中からの搬送搬出も可能です。
(モーター側は非防水です。ご注意ください。)
※耐久性、安全性に優れた仕様です。
(可動部が密閉シリンダー内部)
※メンテナンス性にも優れています。
【仕様/サイズ】
| 項目 | 仕様 |
|---|---|
| 【モーター】 | 0.33/0.3(A) 3相 200V 50/60(Hz)、0.3(A) 3相 200V 60(Hz) 40(W)端子箱付 |
| 【使用温度】 | 20℃(±10℃) |
| 【使用環境】 | 湿度30-60% (結露無きこと、腐食性雰囲気の無きこと) |
| 【外観材質】 | ステンレス、アルミ |
| 品番 | 品名 | パイプ径(φ) | L寸法 | 全長 | 対象部品寸法 |
|---|---|---|---|---|---|
| MNMB-76H-08-200V | スパイラルマグネットコンベア 800mmL [200V] | 76mm | 800 | 990 | 5φｘ10mm以下 |
| MNMB-76H-10-200V | スパイラルマグネットコンベア 1000mmL [200V] | 1,000 | 1,190 | 5φｘ10mm以下 | |
| MNMB-76H-15-200V | スパイラルマグネットコンベア 1500mmL [200V] | 1,500 | 1,690 | 5φｘ10mm以下 | |
| MNMB-76H-20-200V | スパイラルマグネットコンベア 2000mmL [200V] | 2,000 | 2,190 | 5φｘ10mm以下 | |
| MNMB-102H-08-200V | スパイラルマグネットコンベア 800mmL [200V] | 102mmL | 800 | 990 | 5φｘ30mm以下 |
| MNMB-102H-10-200V | スパイラルマグネットコンベア 1000mmL [200V] | 1,000 | 1,190 | 5φｘ30mm以下 | |
| MNMB-102H-15-200V | スパイラルマグネットコンベア 1500mmL [200V] | 1,500 | 1,690 | 5φｘ30mm以下 | |
| MNMB-102H-20-200V | スパイラルマグネットコンベア 2000mmL [200V] | 2,000 | 2,190 | 5φｘ30mm以下 |
※垂直方向に搬送させた場合の参考値です
 |
※ネジ、ボルト、ナットなど次工程への搬送、搬出に最適です。 |
 |
【搬出可能サイズ (目安)】
|
【特注仕様品について】
※ストッパー標準装備〔写真:上段右側〕です。(用途に応じた形状変更のご相談も承ります。)
※カバー(落下、飛散防止、発送時の油ダレ防止等)は別途お見積もりを承ります。
標準品カバー(別売り)は、画像を参照下さい。
| 【標準カバー付き(別売)本体】 ※土台フレームは含まれません |
【標準装備ストッパー】 |
 |
 |
| 【モーター部 端子箱付】 | 【標準カバー付き(別売)の油抜き部】 |
 |
 |

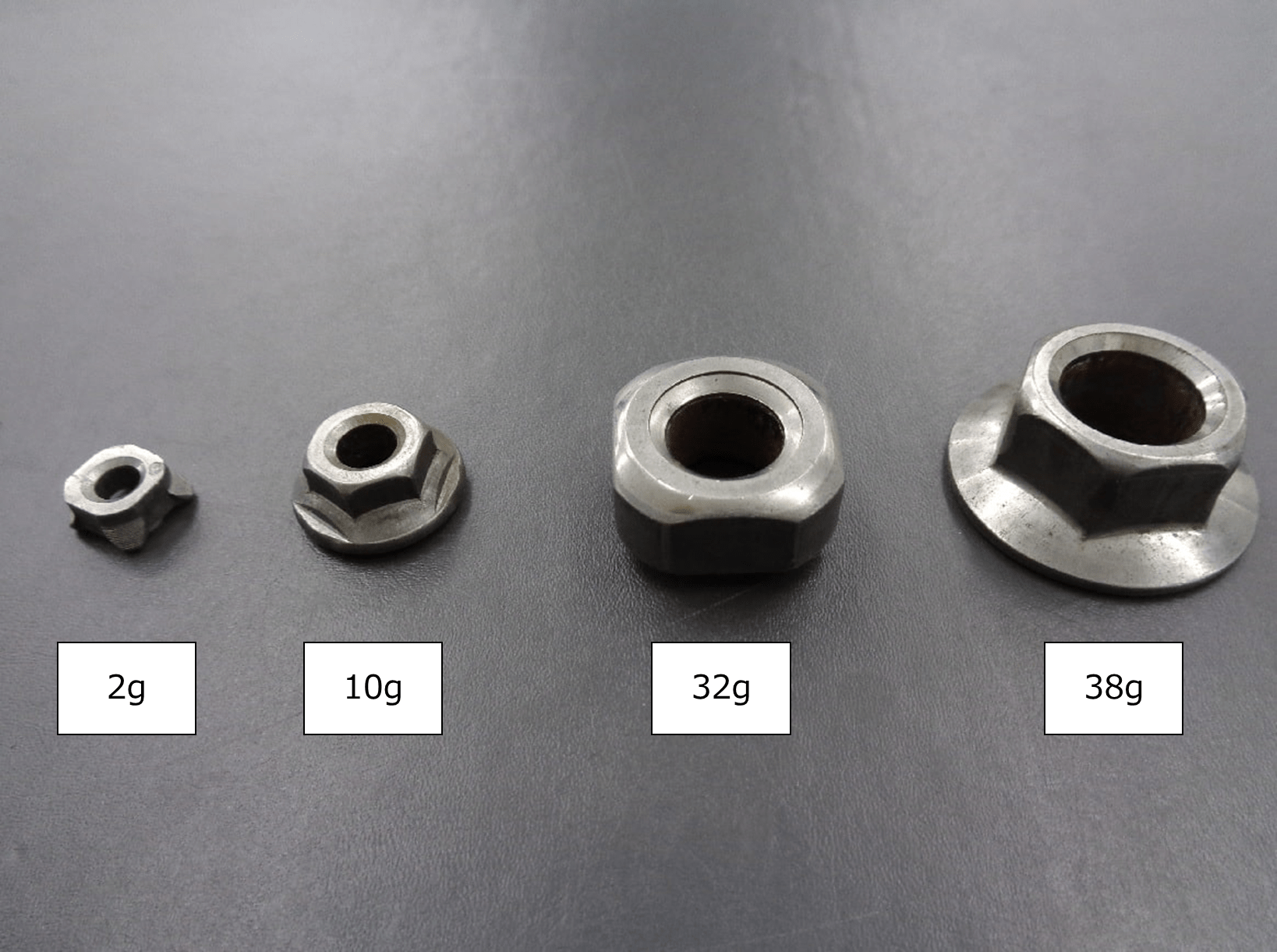

【動画】Φ76mm (部品搬送用) 搬送ワークは2g~38gのナット使用
