磁気センサ(特注品)について
開閉検知センサ（スイッチキャッチ）など、各種磁気センサの注文設計・注文受注を承っています。
物理現象や物理状態の変化などを捉え、信号やデータに変換し出力する機器をセンサと総称します。
変化変動を感知するために、さまざまな対象装置の種類があります。
代表的な変化例として、光や音・温度・圧力・電気・磁気・距離・速度・加速度・角速度などがあげられます。
ここでは事例として、下西技研工業株式会社の製品をご紹介いたします。
磁束変動検出式変位センサ JS I（ジェイエス・ワン）
特長
0.1㎜以下の微小変位も検知可能な高応答変位センサです。
測定子の変位をアナログ信号で出力します。
- • 対象物に接触し検知するため、密着していても検知することが可能
- • 薄物ワークの流れ作業におけるワーク検出に最適
- • 厚紙と薄紙の判別が可能です
- • 本製品配置後の位置調整が不要
- • 1パッケージのため、省スペース化が図れます
- • 集中磁場変動タイプの変位センサですので、塵埃に強く故障しにくい設計です
使用用途
- • 紙を扱うプリンターなどのOA機器
- • 新聞やポスターなどの印刷機
- • 衣類や織物などの生地素材の製造工程
- • 鉄板やプラスティックなどの板材製造工程
薄状の対象物に対し、音波センサー同様のセンシング用途で用いられます。

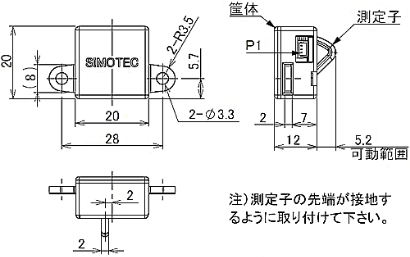

仕様
| 製品名 | JSⅠ | |
|---|---|---|
| 変位検出方式 | 磁束変動検出 | |
| サイズ（固定部除く） | 縦20㎜×横20㎜×高さ12㎜  |
|
| 測定子可動範囲 | 5.2㎜以下 | |
| 測定子付勢力 | 0.1N以下 | |
| 測定子材質 | POM | |
| 筐体材質 | ABS | |
| ワーク厚さ検出精度（標準） | 50μm以下 | |
| 入力電圧Vc | DC3.3V | |
| 出力形式 | アナログ電圧 | |
| コネクタ（JST製） | SM03B-SRSS-TB（3極） | |
| ピンアサイン | P1 | Vout |
| P2 | GND | |
| P3 | Vc | |
| アナログ出力電圧範囲Vout | 1.5～3.3V | |
| 応答性 | 3msec | |
| 出力温度係数 | -0.5%/℃ | |
| 使用環境温度 | -20～60℃ （結露なきこと） | |
| 使用環境湿度 | 20~80％RH （結露なきこと） | |
| 重量 | 3.3g | |
磁気センサ（特注品）をご検討の方は、下記お問合わせフォームよりお気軽にご相談ください。例示いたしました磁束変動検出式変位センサ以外にも、さまざまな用途の磁気センサをカスタムメイド可能です。
お問い合わせ内容を確認の上、「マグテック株式会社」またはSIMOTECグループ「下西技研工業株式会社」担当より速やかにご連絡させていただきます。
