マグネットセパレーター

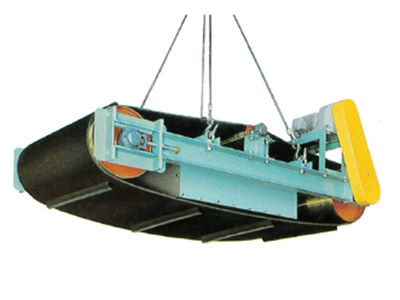

■永磁式吊下型マグネットセパレーター

永久磁石を使用し、電磁石タイプに比べ発熱せずメンテナンス要らず、ハイパワー電力不要の低ランコスト。丈夫で長持ちする大型磁選機です。

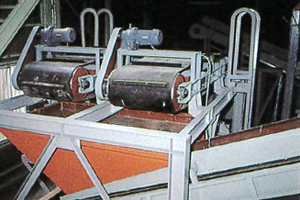

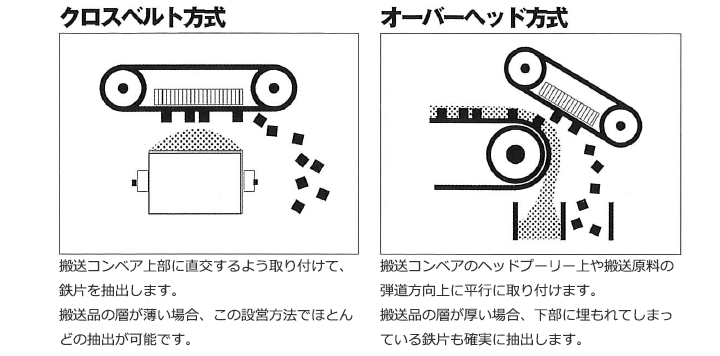

ベルトコンベア電動回転式の磁選機です。搬送コンベアの上から吊り下げ、缶・鉄片・鉄塊などの強磁性体を除去するのに利用されています。
大掛かりな搬送ラインで設営されることが多く、産業廃棄物・粗大ゴミ・鉱石・炉滓・石炭などの諸原料や、鋳物砂・塵芥焼却炉からの除鉄、鉄分の回収に強い威力を発揮します。
標準サイズとして1625x500mm、1720x800mm、1850x800mm、2800x1050mmの4バリエーションをご用意いたしました。
設営現場の状況に合わせた仕様改造各種ご相談も承ります。
重量で強い磁場を発生させる機材です。設営予定箇所確認のため、メールやお電話で状況を伺った後、事前に担当者がご訪問することがございます。ご了承ください。



マグネットセパレーターの特長

  • ・堅牢な構造でトラブルの心配がほとんどありません。
  • ・永磁式ながら電磁式と遜色のない強力な磁場を確保。
  • ・電磁式で問題となるジュール熱発生がないため、安定して高磁力を保ちます。
  • ・電気的メンテナンス不要。
  • ・電磁式と比べ小型軽量。
  • ・取付・取扱が電磁式と比べ簡単です。
  • ・一度設営してしまえば保守点検はほとんど不要です。ベルトの取替え程度の保守点検のみです。

使用用途

  • ・産業廃棄物、都市ゴミ中の序鉄
  • ・スクラップ電線の再生用
  • ・鋳造工場の鋳物砂の再生
  • ・アルミ再生時の序鉄
  • ・飼料製品中の序鉄
  • ・タイヤ再生時の序鉄
  • ・鋼滓の再生
  • ・木材チップ中の序鉄

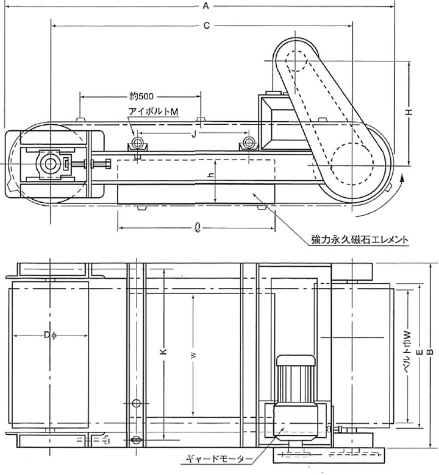

製品仕様



サイズ A: 1625mm
B: 500mm
C: 1300mm
φD: 215mm
E: 380mm
H: 385mm
W: 350mm
J: 500mm
K: 450mm
使用磁力サイズ(w×lxh) 325 x 600 x100 mm
動力 0.4 kW 1/30
電源 3相200(V) 50/60(Hz)
モーター 40W 端子箱付 (0.33A / 0.3A 3相200V 50/60Hz、0.3A 3相200V 50/60Hz )
ベルト速度 30M / min
総重量 250kg
使用環境 室温20℃(±10℃) 湿度30~60%・結露なきこと・腐食性雰囲気のなきこと

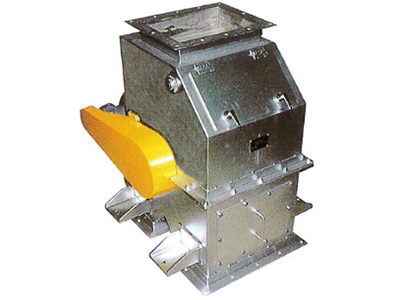

ドラム型マグネットセパレーター

上から入れて下から分けて出す。シンプル構造で取り扱いのラクラク。丈夫で長持ちする大型磁選機です。
電動ドラム回転式の磁選機です。搬送コンベアや機材の搬出口へ据え置いて使用します。
躯体内で縦割り半円筒状のマグネットが回転し、自動的に鉄分を捕捉分離し吐出します。
標準サイズとして730x550x600mm、730x700x600mm、790x600x750mm、790x800x750mm、1000x720x1000mm、1000x1120x1000mm、1300x1000x1450mm、1300x1200x1450mmの8つの外寸バリエーションをご用意いたしました。
処理量15立方メートル/毎時から、155立方メートル/毎時まで。
設営現場の状況に合わせた仕様改造各種ご相談も承ります。
重量のある製品です。設営予定箇所確認のため、メールやお電話で状況を伺った後、事前に担当者がご訪問することがございます。ご了承ください。

ドラム型マグネットセパレーターの特長

  • ・産業廃棄物、都市ゴミ中の序鉄
  • ・スクラップ電線の再生用
  • ・鋳造工場の鋳物砂の再生
  • ・アルミ再生時の序鉄
  • ・飼料製品中の序鉄
  • ・タイヤ再生時の序鉄
  • ・鋼滓の再生
  • ・木材チップ中の序鉄

使用用途

  • ・食品関連業態:製粉、製菓、フィッシュミール
  • ・化学関連業態:プラスチックペレット、ファインセラミック、カーボン
  • ・その他納品実績業態の選別対象物:肥料、飼料、木材チップ、陶器、タイル、ガラス、焼却灰、ショット、鋳物砂

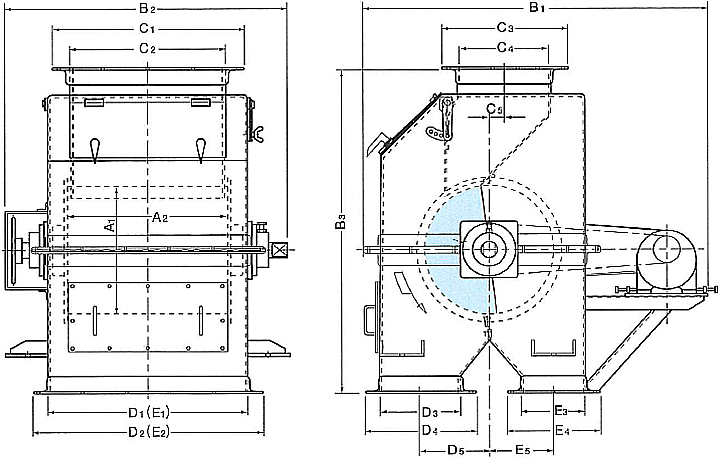

製品仕様



外形サイズ
(B1 x B2 x B3)
790 x 600 x 750 mm
原料投入口サイズ
(C1 x C2 x C3 x C4 x C5)
360 x 280 x 340 x 260 x 30 mm
原料排出口サイズ
(D1 x D2 x D3 x D4 x D5)
400 x 480 x 200 x 280 x 150 mm
鉄片排出口サイズ
(E1 x E2 x E3 x E4 x E5)
400 x 480 x 140 x 220 x 155 mm
マグネットドラムサイズ
(A1 x A2)
300 x 300 mm
推奨ドラム回転数 30 r.p.m
処理量 22立方メートル/h
動力 0.4 kW
電源 3相200(V) 50/60(Hz)
総重量 175kg
使用環境 室温20℃(±10℃) 湿度30~60%・結露なきこと・腐食性雰囲気のなきこと
