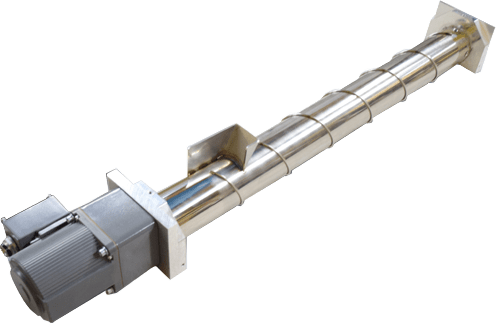

スパイラルマグネットコンベア(部品搬送用) Φ76×1000L

品番MNMB-76H-10-200V
数量
単価 360,700 (税別)
カートに追加しました。
カートへ進む
在庫がありません。ただし、入荷時期等、お問い合わせください。
お問い合わせ
別途、お見積り致します。お問い合わせください。
お問い合わせ
パイプ径 x 長さ(mm) φ76 x 1000

 納期:約15-20日

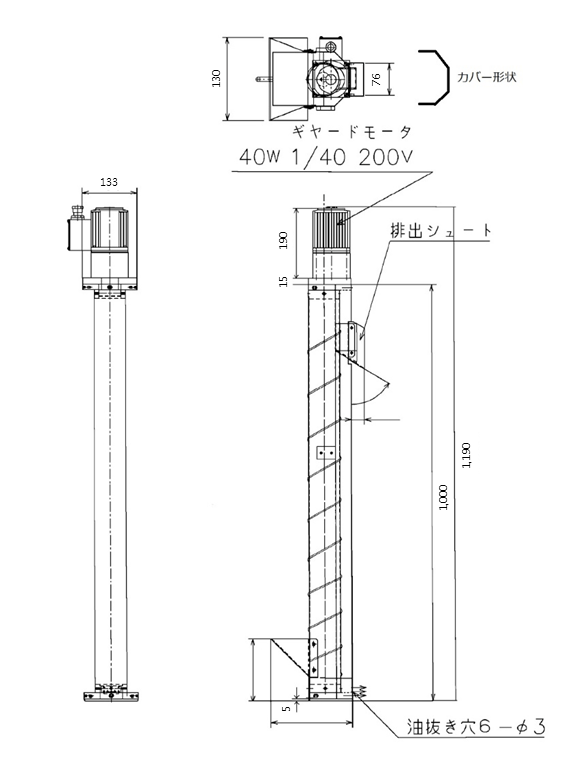

スパイラルマグネットコンベア図面

【搬出可能サイズ (目安)】

※ワークの大きさ、サイズなど疑わしき場合には、

ご面倒でも確認の為にお送りください。



【仕様/サイズ】

項目 仕様
【モーター】  0.33/0.3(A) 3相 200V 50/60(Hz)、0.3(A) 3相 200V 60(Hz)
 40(W)端子箱付
【使用温度】  20℃(±10℃)
【使用環境】  湿度30-60% (結露無きこと、腐食性雰囲気の無きこと)
【外観材質】  ステンレス、アルミ
【サイズ】  Φ76x800mmL / 1000mmL / 1500mmL / 2000mmL
 Φ102x800mmL / 1000mmL / 1500mmL / 2000mmL



【特徴】

※限られたスペースにも設置が可能です。(垂直に立てた状態・横置き・斜め置き状態での使用が可能です。)
※ネジ、ボルト、ナットなど次工程への搬送、搬出に最適です。
  搬送可能サイズ (参考値)
 φ76mmタイプ…φ5x10mmL以下の大きさ
 φ102mmタイプ…φ5x30mmL以下の大きさ
※防水処理されていますので液中からの搬送搬出が可能です。(モーター側、スイッチ部は非防水です。)
※防水性、耐久性、安全性に優れています。(可動部が密閉シリンダー内にあります。)
※メンテナンス性にも優れています。
【 注 意 】
※回転速度を変速機などで変更しないで下さい。モーター故障の原因となります。



【特注仕様品について】

ストッパーは標準装備品〔写真〕です。(用途に応じた形状変更のご相談も承ります。)
※カバー(落下、飛散防止、搬送時の油ダレ防止等)は別途お見積もりを承ります。
 ストッパー・カバー〔写真〕は、製品項の画像を参照下さい。
