マグテックの強みOUR STRENGTHS
自社工場でのスピード試作加工が可能です
自社工場でスピード製作
マグテックでは、オーダーメイド磁石の製造を承っております。
ご希望の形状やサイズ・特性に合わせたカスタム仕様の磁石を1個から製造いたします。
研究開発や試作で特注品磁石が小ロットだけ必要な方や、特殊形状で他社から製造を断られてお困りの方、まずは一度お問い合わせください。

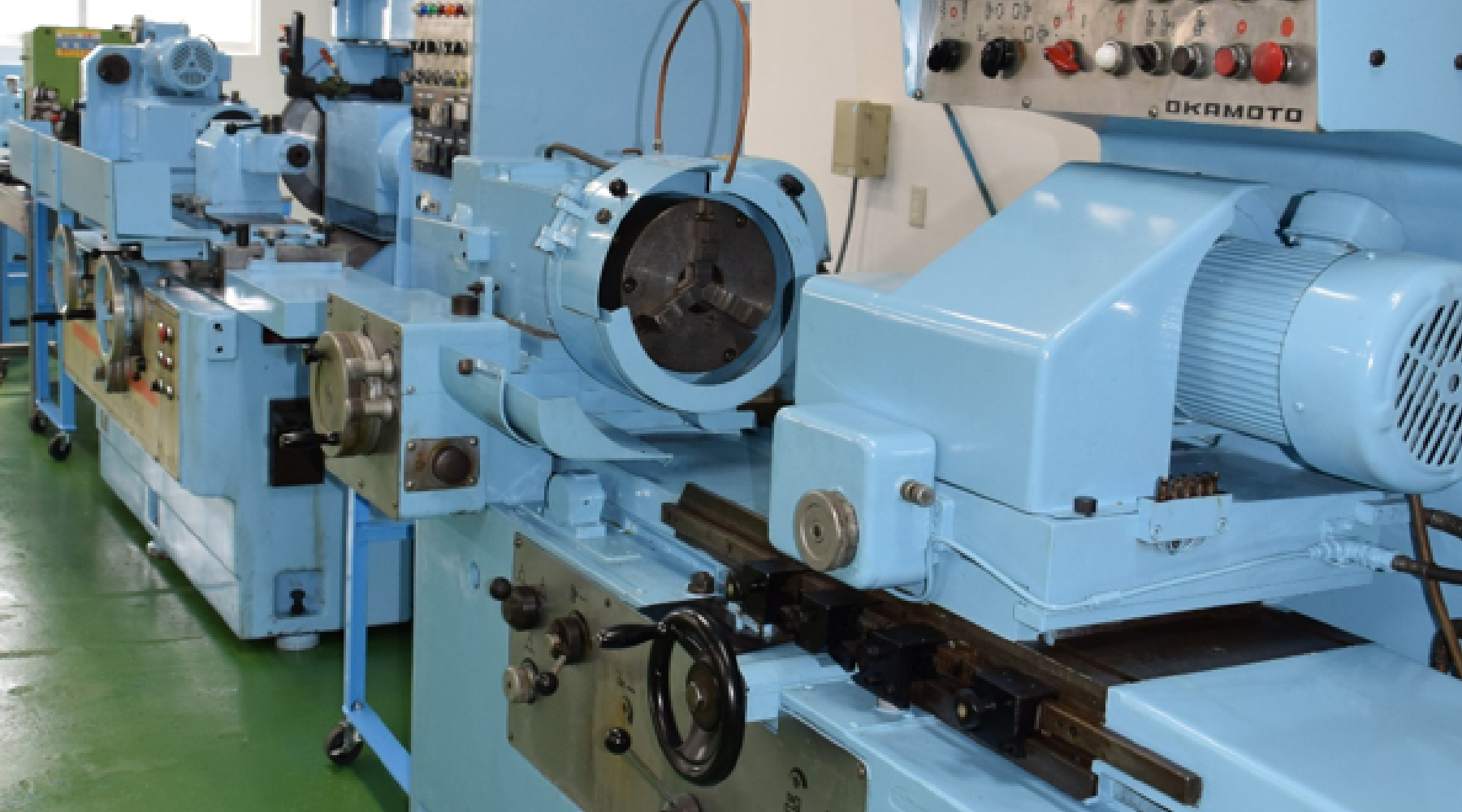

設計から製造までを自社内で行っており、即日試作対応から量産まで、あらゆるニーズに応えられるよう様々な加工機を配置しています。
- 加工機紹介(一部)

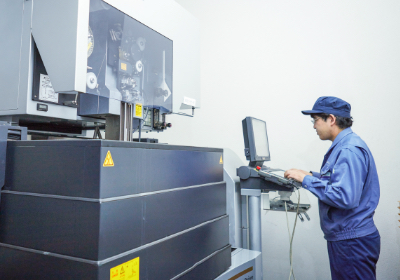

- ●放電ワイヤーカット機 ●スライシングマシン ●円筒研削機 ●内周研削機 ほか
加工形状
一般的な円柱、角型、リング型はもとより、特殊形状の加工も対応可能です。
-
- セグメント型
-
- 切り欠き
-
- 段付き
-
- 板状
-
- 穴付き
※特殊な形状の場合は事前にCADデータやラフ図・スケッチなどをお送りください。
技術面・製造面で対応可能かスムーズに判断することができます。
加工例(参考)
左:ネオジムリング型(N35)φ60×φ30×35t
右:サマコバ円柱型(SC28)φ5×0.4t
※その他特殊形状の加工も可能です。お問い合わせ下さい。
磁石加工最小寸法
形状 | ネオジム磁石 | |
---|---|---|
角型 | L(縦) | 1.0㎜ |
W(横) | 1.0㎜ | |
H(高さ) | 0.5㎜ | |
円柱型 | φD(直径) | 1.5㎜ |
H(高さ) | 0.5㎜ | |
リング型 | φD | 4.5㎜ |
φd | 1.5㎜ | |
H | 0.5㎜ |
形状 | サマリウムコバルト磁石 | |
---|---|---|
角型 | L(縦) | 1.0㎜ |
W(横) | 1.0㎜ | |
H(高さ) | 0.5㎜ | |
円柱型 | φD(直径) | 1.5㎜ |
H(高さ) | 0.5㎜ | |
リング型 | φD | 5.5㎜ |
φd | 1.5㎜ | |
H | 0.5㎜ |
形状 | フェライト磁石 | |
---|---|---|
角型 | L(縦) | 1.0㎜ |
W(横) | 1.0㎜ | |
H(高さ) | 1.0㎜ | |
円柱型 | φD(直径) | 1.5㎜ |
H(高さ) | 1.0㎜ | |
リング型 | φD | 4.5㎜ |
φd | 1.5㎜ | |
H | 1.0㎜ |
形状 | ネオジム磁石 | サマリウムコバルト磁石 | フェライト磁石 | ||||
---|---|---|---|---|---|---|---|
角型 | L(縦) | 1.0㎜ | L(縦) | 1.0㎜ | L(縦) | 1.0㎜ | |
W(横) | 1.0㎜ | W(横) | 1.0㎜ | W(横) | 1.0㎜ | ||
H(高さ) | 0.5㎜ | H(高さ) | 0.5㎜ | H(高さ) | 1.0㎜ | ||
円柱型 | φD(直径) | 1.5㎜ | φD(直径) | 1.5㎜ | φD(直径) | 1.5㎜ | |
H(高さ) | 0.5㎜ | H(高さ) | 0.5㎜ | H(高さ) | 1.0㎜ | ||
リング型 | φD | 4.5㎜ | φD | 5.5㎜ | φD | 4.5㎜ | |
φd | 1.5㎜ | φd | 1.5㎜ | φd | 1.5㎜ | ||
H | 0.5㎜ | H | 0.5㎜ | H | 1.0㎜ |
特注品/試作品納入までの流れ
-
01 ご相談
まずは、お電話・FAX・メールにてご希望の磁石の種類・サイズ・個数などをお知らせください。
図面等がある場合は、お送りいただけますとスムーズにお話しを進めることができます。 -
02 仕様決定
見積りご相談いただいた内容で仕様を決定します。
お見積書及び図面をお送りします。 -
03 ご確認
ご注文仕様、価格、納期等をご確認いただき、ご注文となります。
-
04 試作品製造
磁石素材加工~着磁まで、全行程を自社工場で行っています。
※表面処理は別途ご相談下さい。 -

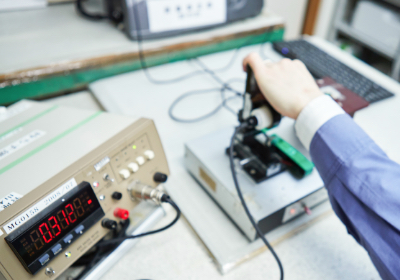

05 検査・出荷
厳密な検査を行い、
ワレ・カケなきよう梱包の上、出荷します。 -
06 納品
ご希望の納期にお届けいたします。
※ヤマト運輸にて発送します。
