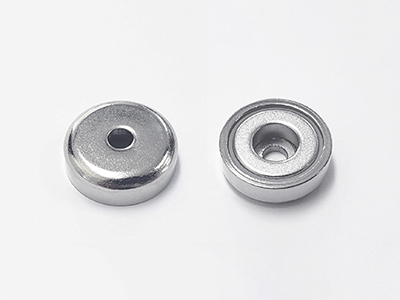

キャップマグネット・段穴

キャップマグネット・段穴の特長

キャップマグネットは、磁石とヨーク(継鉄)を組み合わせた吸着力の高い製品です。
磁石と鉄が組み合わさることで磁気回路が形成され、吸着力が増し性能が向上します。
キャップを付けることで、磁石の片面に磁力が集中するので、同種類・同サイズの磁石単体に比べ数倍の吸着力を得ることができます。

・キャップのない磁石に比べ、吸着力が数倍高くなります (ネオジムタイプ:2~4倍 フェライトタイプ:5~10倍)
・機械的な耐衝撃性が向上します
※標準品は吸着面がN極です。

使用用途

同サイズの焼結磁石単品よりも吸着力が増強することから、主に吸着用途に使用されます。



品番 サイズ グレード 吸着力
MNCP0012 φ16mm×φ3.5mm×5.2mm (M3) N35 4
MNCP0013 φ20mm×φ4.5mm×7.2mm (M4) N35 6
MNCP0014 φ25mm×φ5.5mm×7.7mm (M5)  N35 14
MNCP0015 φ32mm×φ5.5mm×7.8mm (M5)  N35 23
MNCP0016 φ36mm×φ6.5mm×11mm (M6) N35 29
MNCP0017 φ42mm×φ6.5mm×8.8mm (M6) N35 32
MNCP0018 φ48mm×φ8.5mm×15mm (M8) N35 63
