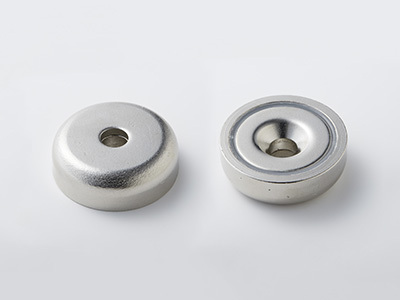

キャップマグネット(皿穴)の特長
当社のキャップマグネットは、ネオジム磁石とヨーク(継鉄)を組み合わせた吸着力の高い製品です。

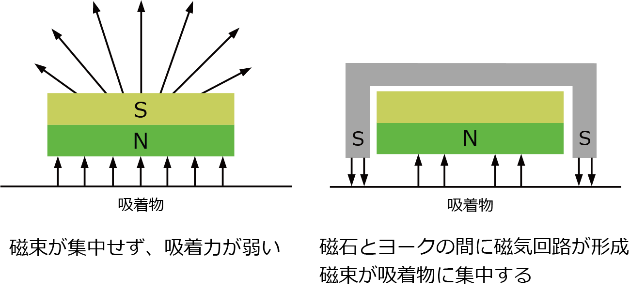

キャップを付けることで、磁気回路が形成され、吸着面に磁力が集中するので、同種類・同サイズのネオジム磁石単体に比べ数倍の吸着力を得ることができます。
※注意※
強く締め付けすぎると、磁石が割れてしまう恐れがあります。
・キャップのないネオジム磁石に比べ、吸着力が2~4倍になります。
・機械的な耐衝撃性が向上します。
※標準品は吸着面がN極です。
使用用途
同サイズのネオジム磁石単品よりも吸着力が増強することから、主に吸着用途に使用されます。
品番 | サイズ | グレード | 吸着力 | ||
MNCP0001 | φ16mm×φ3.5mm×5mm (皿穴口径3mm) | N35 | 5 | ||
MNCP0002 | φ20mm×φ4.5mm×7mm (皿穴口径4mm) | N35 | 6 | ||
MNCP0004 | φ32mm×φ5.5mm×8mm (皿穴口径5mm) | N35 | 25 | ||
MNCP0005 | φ36mm×φ6.5mm×8mm (皿穴口径6mm) | N35 | 29 | ||
MNCP0008 | φ48mm×φ8.5mm×11.5mm (皿穴口径8mm) | N35 | 68 | ||
MNCP0009 | φ60mm×φ8.5mm×15mm (皿穴口径8mm) | N35 | 112 | ||
MNCP0010 | φ75mm×φ10.5mm×18mm (皿穴口径10mm) | N35 | 162 | ||
MNCP0011E | φ32mm×φ5.5mm×7.8mm (皿穴口径5mm) | N35 | 25 |
