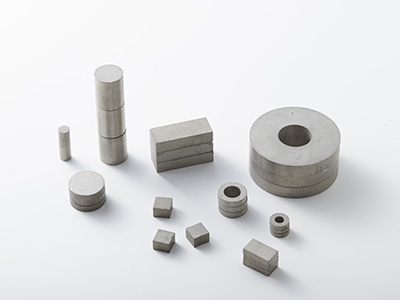

サマコバ磁石の特長
希土類元素のサマリウムとコバルトで組成されています。サマリウムコバルト磁石は、ネオジム磁石に次ぐ高い磁気特性を持っています。ネオジム磁石と比べて、錆びにくく、高温に強いという利点があります。反面、硬度が高く割れやすいので、慎重に扱う必要があります。耐熱性が高い特徴を利用し、主にセンサ部品、医療機器部品等に利用されています。
こんなところにサマコバ磁石

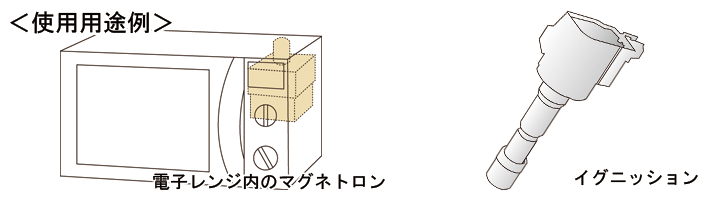

サマコバ磁石はネオジム磁石に比べて、工作温度の上限が非常に高いという特性を持っています。 そのため、高温環境下での使用に適しています。 例えば電子レンジやオーブンといった家電製品から、車載用磁石・各種アクチュエータなどの工業製品まで、その利用は多岐に渡ります。 高温になっても減磁しにくい特性を生かし、電子レンジ内のマグネトロンという真空管に使われたり、 車載用としてはモーター・イグニッションなどに使用されています。

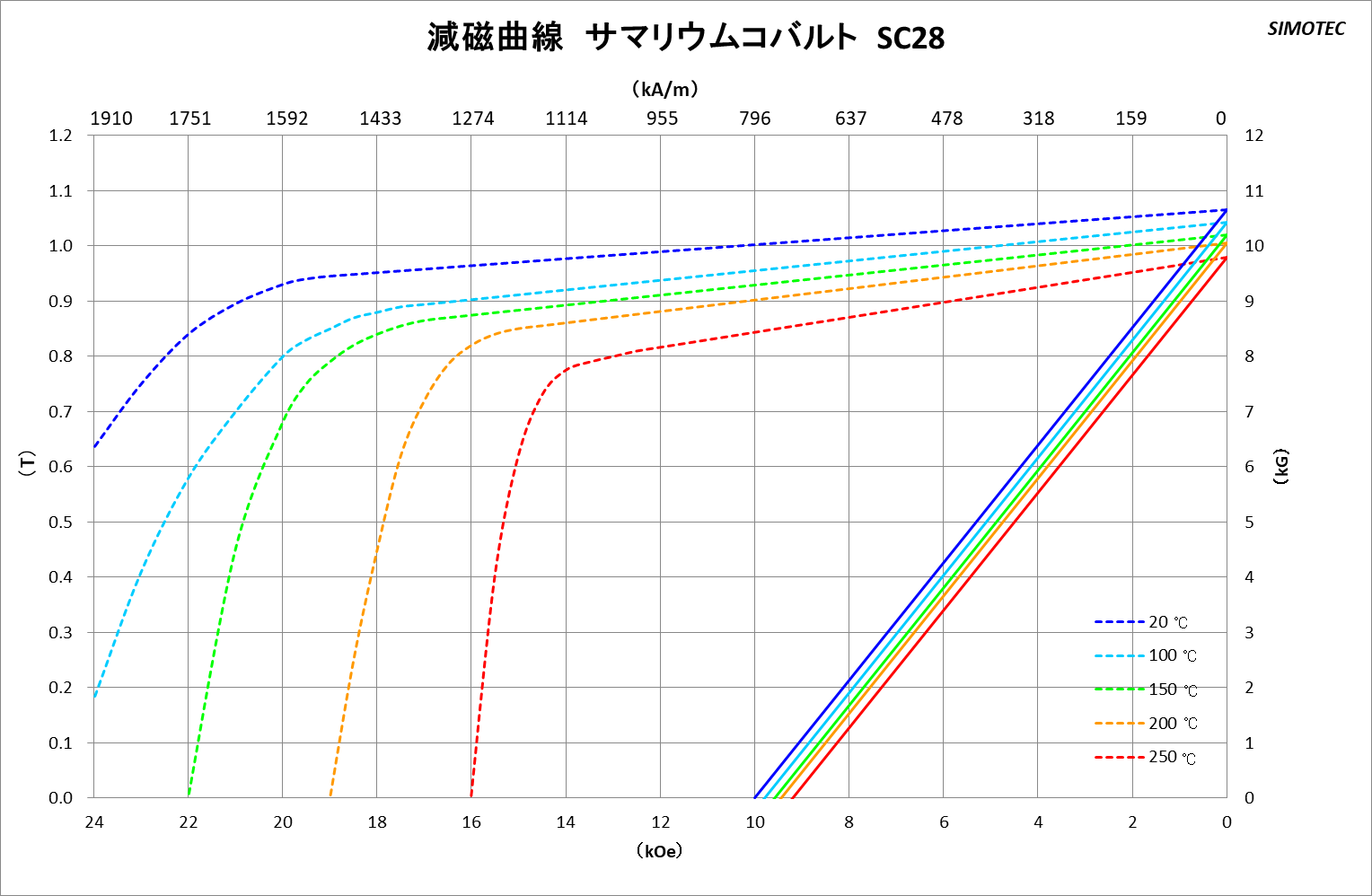

サマリウムコバルト磁石 SC28 温度差による減磁曲線比較
サマリウムコバルト磁気特性
| 素材 グレード |
残留磁束密度 (Br) |
保磁力 (Hcb) |
保磁力 (Hcj) |
最大エネルギー積 (BH)max |
温度係数 (αBr) |
耐熱工作温度 (Working Temp) |
キュリー温度 (Curie Temp) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| kG | mT | kOe | kA/m | kOe | kA/m | MGOe | kJ/m3 | %/℃ | ℃ (H/D =0.7) | ℃ | |
| 18 | 8.5 ～9.0 |
850 ～900 |
8.3 ～8.8 |
660 ～700 |
≧15 | ≧1194 | 16 ～18 |
127 ～143 |
-0.05 | ≦250 | 700 |
| 22 | 9.2 ～9.6 |
920 ～960 |
8.9 ～9.4 |
710 ～750 |
≧15 | ≧1194 | 20 ～22 |
160 ～175 |
-0.05 | ≦250 | 750 |
| 24 | 9.5 ～10.2 |
950 ～1020 |
8.7 ～9.4 |
700 ～750 |
≧18 | ≧1433 | 22 ～24 |
175 ～191 |
-0.03 | ≦300 | 800 |
| 26 | 10.2 ～10.5 |
1020 ～1050 |
9.4 ～9.8 |
750 ～780 |
≧18 | ≧1433 | 24 ～26 |
191 ～207 |
-0.03 | ≦300 | 800 |
| 28 | 10.3 ～10.8 |
1030 ～1080 |
9.5 ～10.0 |
756 ～796 |
≧18 | ≧1433 | 26 ～28 |
207 ～220 |
-0.03 | ≦300 | 800 |
| 30 | 10.8 ～11.0 |
1080 ～1100 |
9.9 ～10.5 |
788 ～835 |
≧18 | ≧1433 | 28 ～30 |
220 ～240 |
-0.03 | ≦300 | 800 |
| 26H | 10.2 ～10.5 |
1020 ～1050 |
9.4 ～9.8 |
750 ～780 |
≧25 | ≧1990 | 24 ～26 |
191 ～207 |
-0.03 | ≦350 | 800 |
| 28H | 10.3 ～10.8 |
1030 ～1080 |
9.5 ～10.0 |
756 ～796 |
≧25 | ≧1990 | 26 ～28 |
207 ～220 |
-0.03 | ≦350 | 800 |
| 30H | 10.8 ～11.0 |
1080 ～1100 |
9.9 ～10.5 |
788 ～835 |
≧25 | ≧1990 | 28 ～30 |
220 ～240 |
-0.03 | ≦300 | 800 |
当サイトで提示しております数値は、代表値であり、保証値ではありません。より詳細な数値をお知りになりたい場合は、
『磁気計算シミュレーション』をご利用ください。ご利用の環境に則した近似値をご確認いただけます。
