ビュアシート(磁気確認用)・ハイグレードタイプの特長

ビュアシートは、目では見えない磁石の磁気パターンを模様で可視化します。
ハイグレードタイプは、磁性を帯びたマイクロカプセルインキをPETフィルム状のシート内に封入しているので、磁力に近付けるとマイクロカプセルインキが反応します。
磁極部分は濃く、磁極が切り替わる境目は薄く見え、磁気の状態をインクの濃淡で知ることができます。
例えば、ノートパソコンやタブレットにビュアシートをかざすと、表からは見えない磁石の場所を見つけられます。

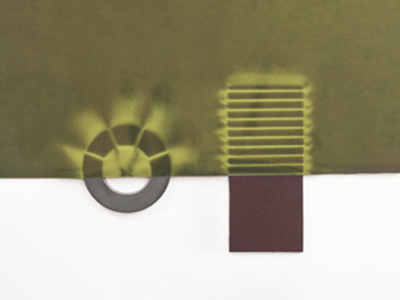

また、磁石にビュアシートをかざすと、磁気パターンを知ることができます。
ハイグレードタイプはノーマルタイプよりも模様が鮮明に見えるので、より詳細に磁気パターンを知ることができます。
磁石で表面をなぞれば、ビュアシート上の磁極パターンが消えるため、何度でも繰返し使用が可能です。
※ビュアシートは磁極のパターンを可視化するものであり、N極S極の判別や磁場強度の確認はできません。

ビュアシート（磁気確認用）の仕組み

ビュアシートの仕組みは、磁化しやすい粉末状の酸化鉄がポリエステルフィルムに均一に塗布されています。

ビュアシートを金属部品の表面に密着させることで、部品表面に磁気を印加します。磁力線が部品表面を通過する際に、磁化しやすい粉末が磁力線を集めることで、磁気の分布状況を検査者が目視で確認することが可能となります。



仕様

品番		幅 × 長さ(mm)		表面色
MV0007		100 ×100		イエロー　　磁力感知時：ブラック
MV0008		350 ×400		イエロー　　磁力感知時：ブラック

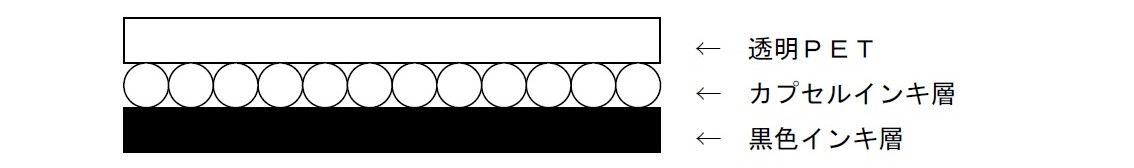

磁気シートの構造
ビジュアル磁気シートは、鉄鱗片及び色素染料（着色する場合に使用）分散オイルを内容した
60～80μのマイクロカプセルインキをPETフィルムに印刷加工したものです。



ビュアシート(磁気確認用)・ハイグレードタイプの使用用途

・磁石の着磁パターンの確認。
・磁石の有無の確認。
・業務用、検査用、教育用、磁石実験、磁界確認など。

持運びに便利な100mm角のポケッタブル・サイズと、設計・製造現場で便利な350mmx400mmサイズをご用意しています。
ハサミやカッターで裁断してご使用いただけます。



【Q&A】

Q1:ビュアシートの白い（色の薄い）部分は何ですか？
A1:ビュアシートの白い部分は、磁極（S極とN極）の切り替わる境目です。

Q2:ビュアシートの黒い（色の濃い）部分は何ですか？
A2:ビュアシートの黒い部分は、磁界の発生している場所です。すなわちS極もしくはN極を示します。

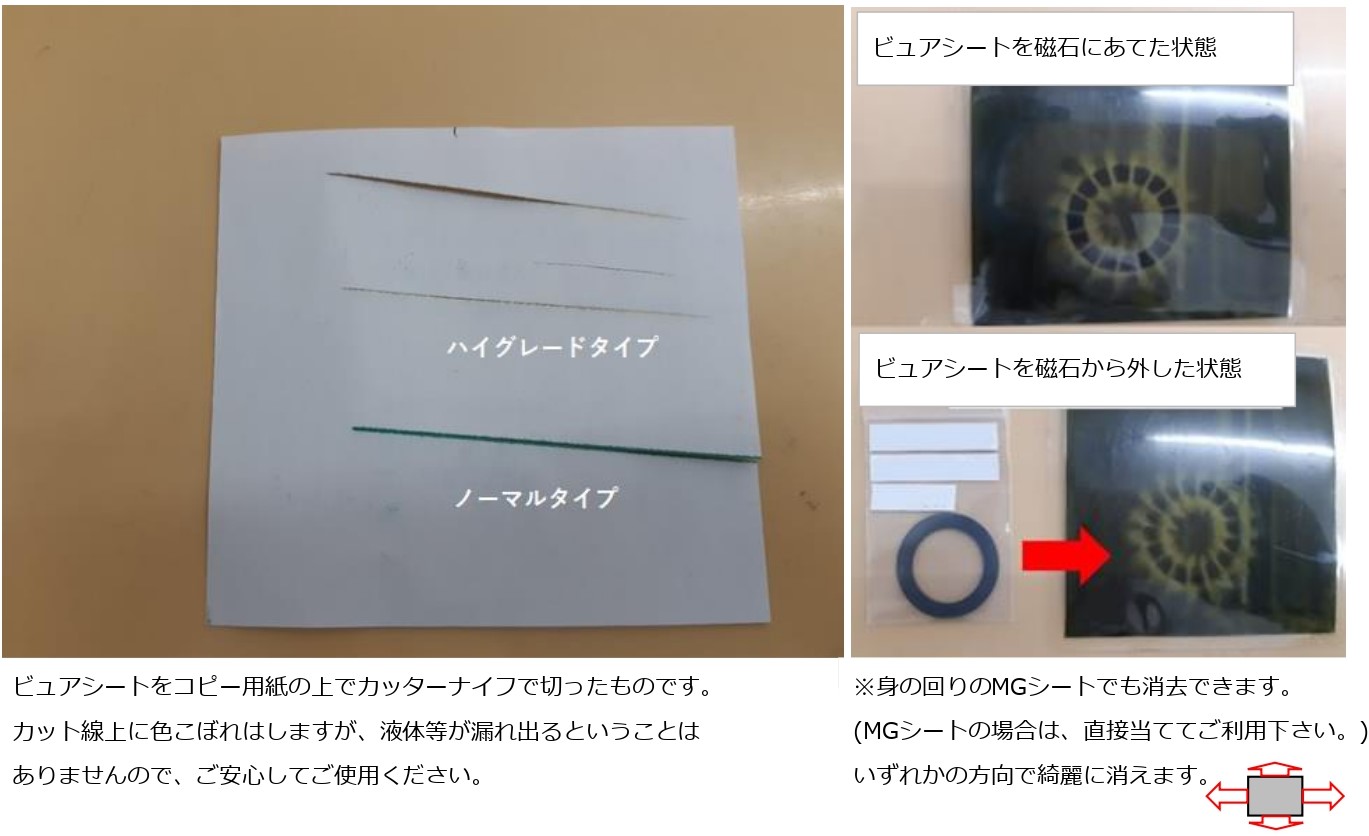

Q3:カッターナイフでカットしてもインクがこぼれませんか？
A3:カットの際にのみ、多少の色こぼれはありますが使用上問題はありません。

Q4:シートについた線は、放置をすれば消えますか？
A4:自然に消滅することはありません。身の回りの磁石を使用して簡単に消せます。
　　詳しくは動画をご覧ください。
