プッシュラッチ　ノーマグネットタイプ (S) [SS0053-A01A]

ハンドルやつまみ不要のワンタッチ式プッシュラッチ

品番SS0053-A01-MAG

数量個

単価 136円（税別）

縦×横×高さ(mm)	20.00x14.00x7.00
素材グレード	POM樹脂
吸着力（kgｆ）	〜1.5kgf
耐熱温度（℃）	65

ハンドルやつまみ不要のワンタッチ式プッシュラッチ。

【製品概要】

RoHS対応品家電製品・音響機器製品、精密機械等で使用する扉のプッシュロック・プッシュオープンが、ワンタッチ操作でできる留め具のラッチです。

ハンドルやつまみが不要なワンタッチ式。

指先で軽く押すだけで扉が開き、扉を閉める際は軽く押すだけで、アームが扉の受け部をしっかりキャッチし保持します。

マグネットを使用しないタイプです。

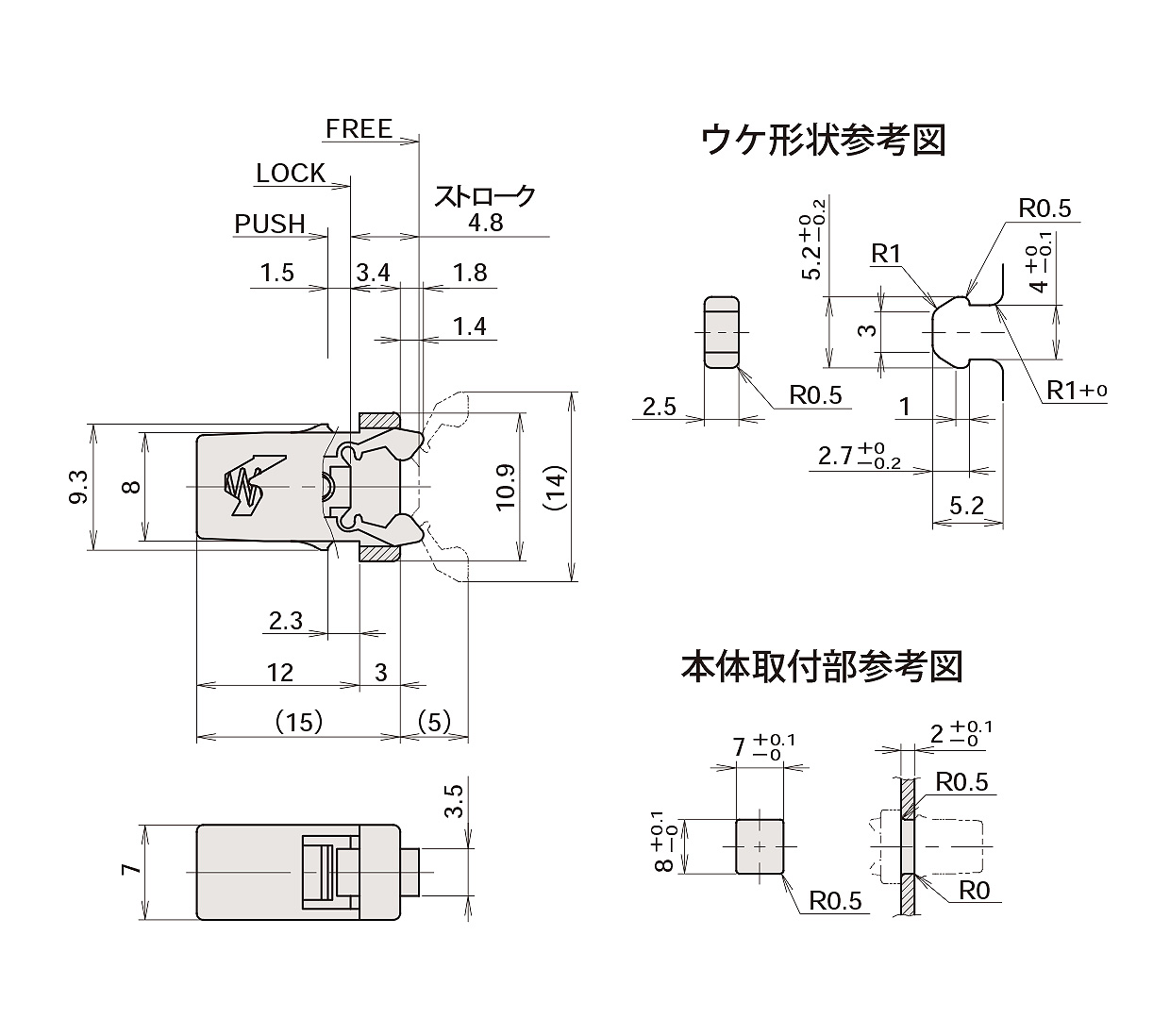

【サイズ】

プッシュラッチ　ノーマグネットタイプ(S)

【性能】

本体重量：1.0ｇ

耐久性：常温で作動50000回（ロック／解除を1回とする）

破壊荷重：ロック時の引張荷重3.4kgf（33.32Ｎ）

耐熱試験：65℃　65％ x 7 h　処理後で作動50000回

ヒートサイクル試験：65℃　65％ x 3 h 〜　-20℃ x 3 h　を1サイクルとして15サイクル処理後で作動50000回

耐寒試験：-20℃ x 7 h 処理後で作動50000回

扉受け部との保持力：1.0〜1.5kgf(9.8〜14.7N)

スライドキャッチの押込力：0.45±0.1kgf (4.41±0.98N)

スライドキャッチの解除力：0.35±0.1kgf (3.43±0.98N)

プッシュキャッチ装着後の抜去力：6kgｆ（58.8N）以上

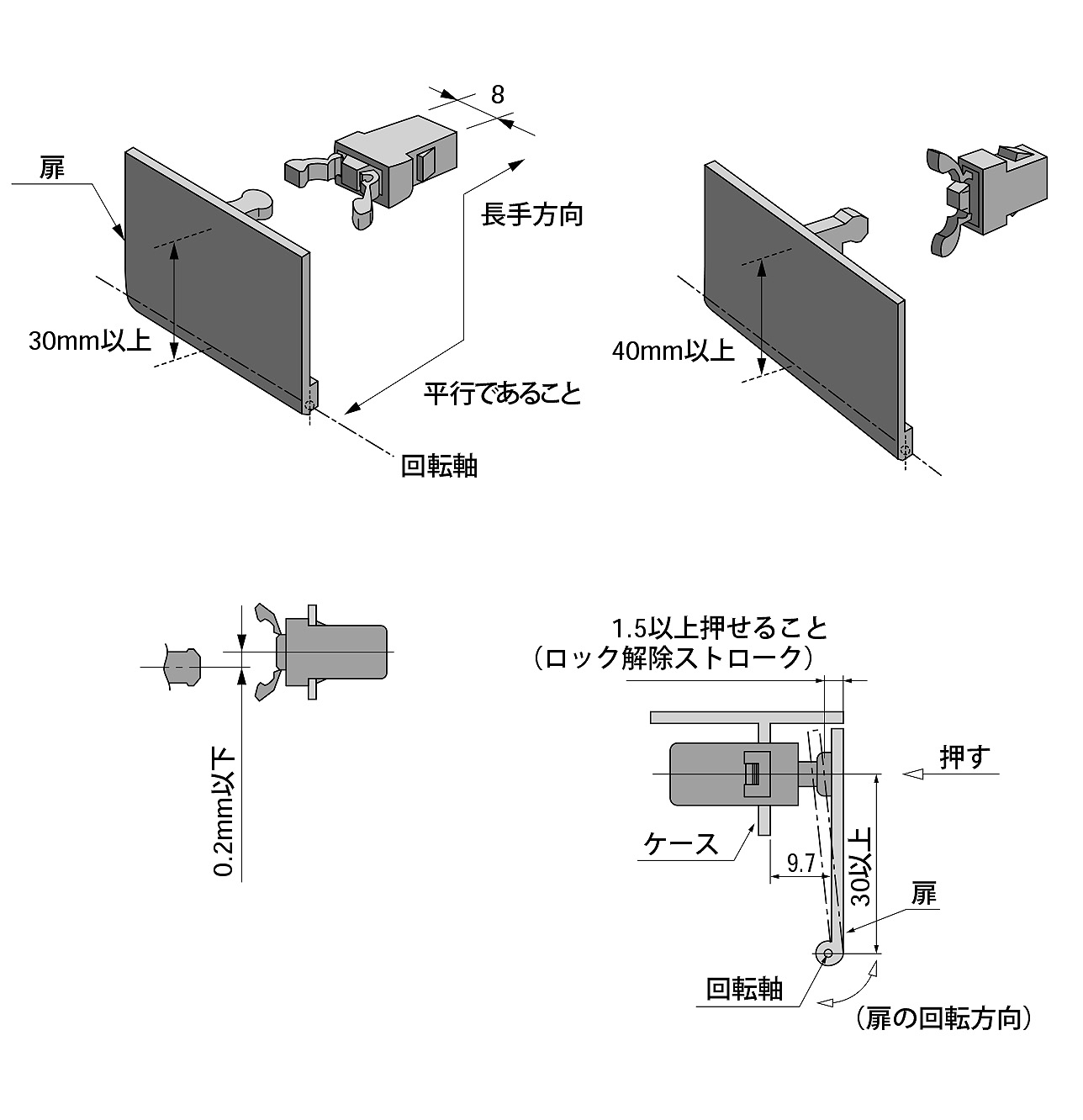

【使用例】

プッシュラッチ　ノーマグネットタイプ(S)

プッシュラッチ　ノーマグネットタイプ (M)

受け形状・本体取り付け部は上図「使用例」を参考に作成してください。なお保持力は受け形状と厚みによって変動します。
扉に使用する場合、本体長手方向と回転中心が平行になる方向で使用してください。
受けとキャッチのセンターのズレは0.2mm以下にしてください。
扉に使用する場合、回転中心から受けセンターの回転半径は30mm以上にしてください。
ロック解除ストローク1.6mmを確保できる構造にしてください。
ロック解除位置にストッパーを設けてください。

【使用上の注意】

高温または多湿での使用は、強度や保持力が減少する場合があります。
ロック時、キャッチに負荷の加わる扉には使用しないでください。
ロック時に扉の自重が加わらない構造で使用してください。
バネ等による加重の加わった扉や構造で使用しないでください。
ロック状態で、受けや扉を無理に抜かないでください。
ロック状態で扉を矯正する構造で使用しないでください。
扉に対して複数個の使用はしないでください。

納期：翌日/翌々日出荷
