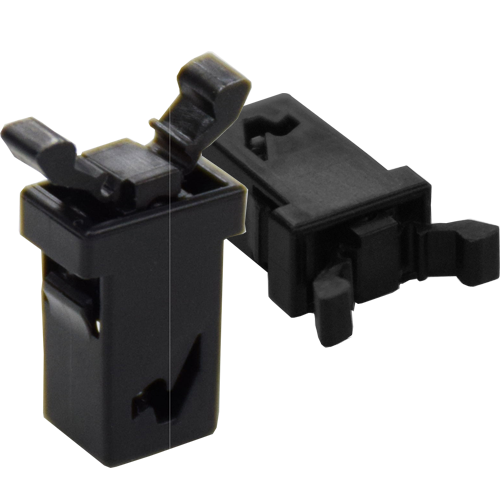

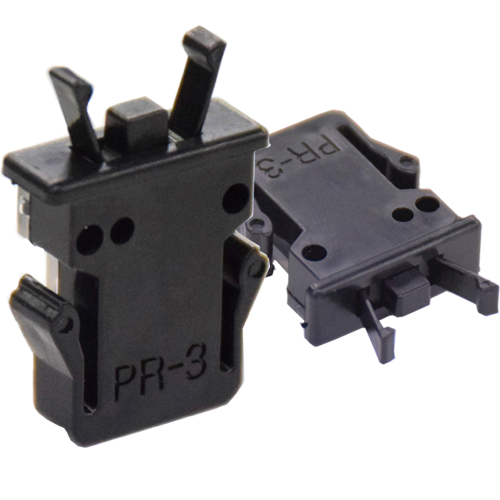

プッシュラッチ　ノーマグネットタイプ (M) [SS0054-A01A]

ハンドルやつまみ不要のワンタッチ式プッシュラッチ

品番SS0054-A01-MAG

数量個

単価 136円（税別）

縦×横×高さ(mm)	22.50x20.60x7.40
素材グレード	ABS樹脂
吸着力（kgｆ）	〜2.5kgf
耐熱温度（℃）	60

ハンドルやつまみ不要のワンタッチ式プッシュラッチ。

【製品概要】

RoHS対応品家電製品・音響機器製品、精密機械等で使用する扉のプッシュロック・プッシュオープンが、ワンタッチ操作でできる留め具のラッチです。

ハンドルやつまみが不要なワンタッチ式。

指先で軽く押すだけで扉が開き、扉を閉める際は軽く押すだけで、アームが扉の受け部をしっかりキャッチし保持します。

マグネットを使用しないタイプです。

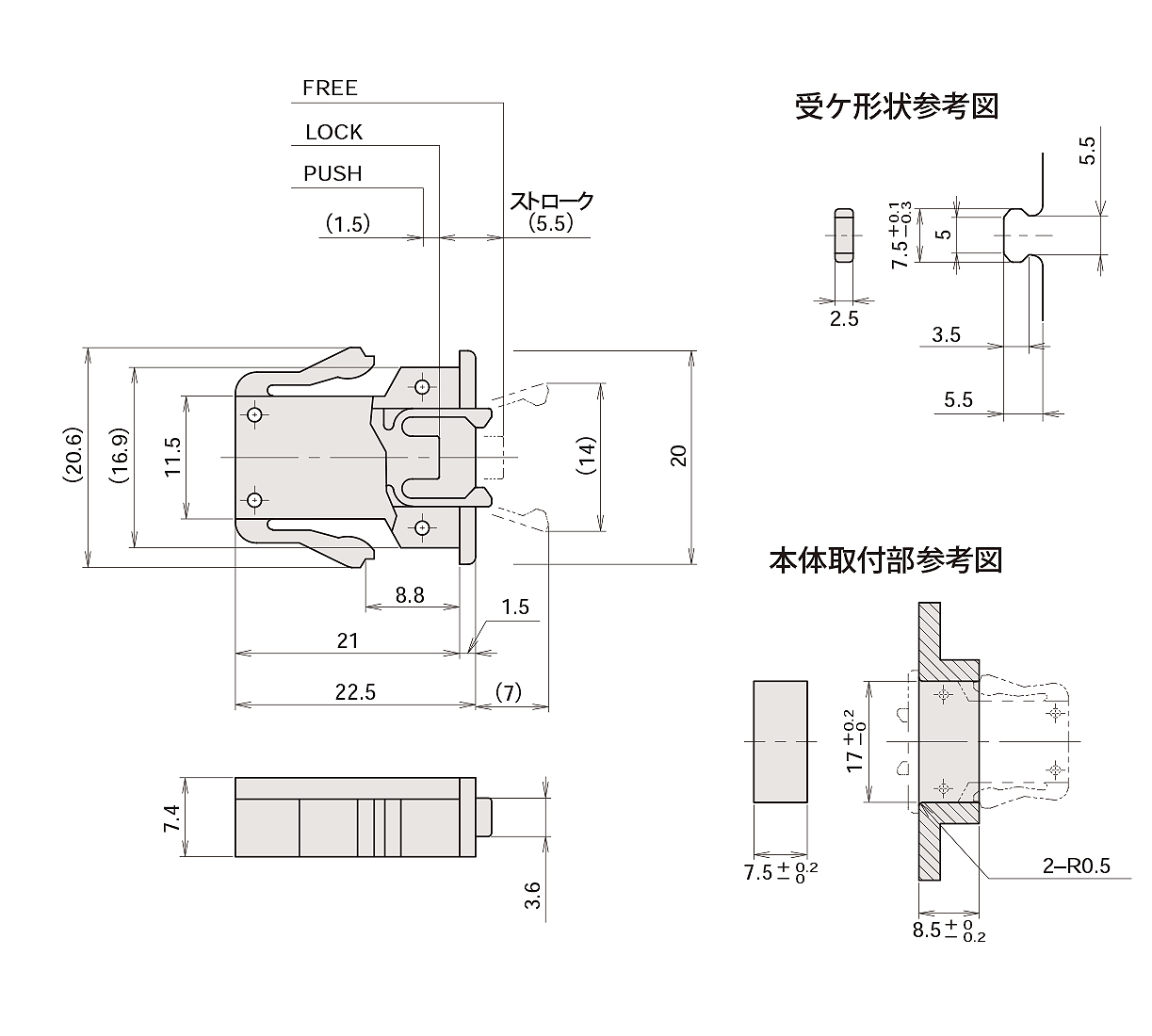

【サイズ】

プッシュラッチ　ノーマグネットタイプ(M)

【性能】

本体重量：3.0ｇ耐久性：常温で作動30000回（ロック／解除を1回とする）

破壊荷重：ロック時の引張荷重5.0kgf

耐熱試験：60℃　90％ x 72 h　処理後で作動30000回

ヒートサイクル試験：60℃　90％ x 16 h 〜　-20℃ x 8 h　を1サイクルとして3サイクル処理後で作動30000回

耐寒試験：-10℃ x 72 h 処理後で作動30000回

扉受け部との保持力：2.0〜2.5kgf(21.56〜24.5N)

スライドキャッチの押込力：0.45〜0.70kgf (4.41〜6.86N)

スライドキャッチの解除力：0.60〜0.80kgf (5.88〜7.84N)

プッシュキャッチ装着後の抜去力：4kg（39.2N）以上（※取付部材料がABS樹脂の場合）

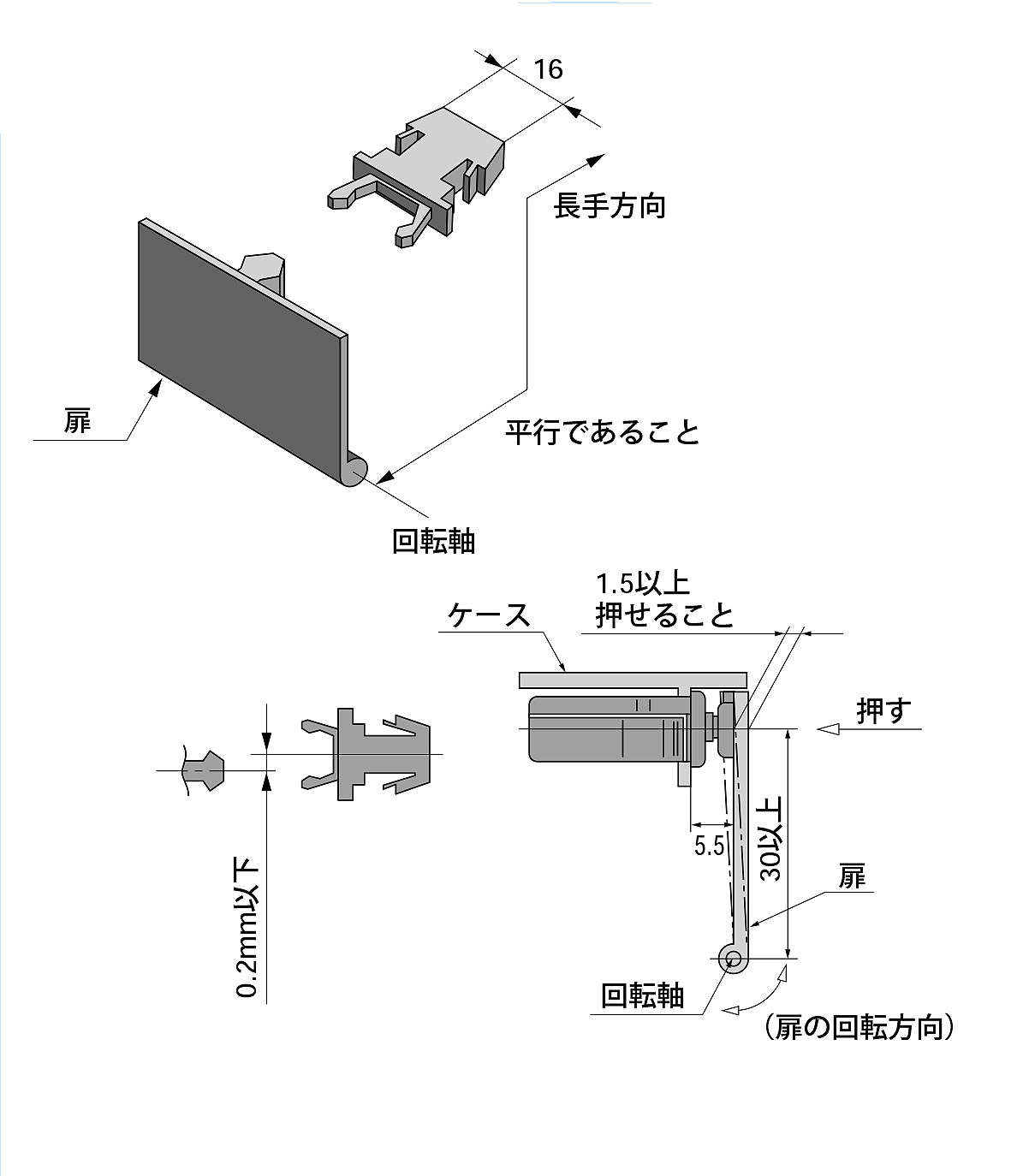

【使用例】

プッシュラッチ　ノーマグネットタイプ(M)

プッシュラッチ　ノーマグネットタイプ (M)

受け形状・本体取り付け部は上図「使用例」を参考に作成してください。なお保持力は受け形状と厚みによって変動します。
扉に使用する場合、本体長手方向と回転中心が平行になる方向で使用してください。
受けとキャッチのセンターのズレは0.2mm以下にしてください。
扉に使用する場合、回転中心から受けセンターの回転半径は30mm以上にしてください。
ロック解除ストローク1.5mmを確保できる構造にしてください。
ロック解除位置にストッパーを設けてください。

【使用上の注意】

高温または多湿での使用は、強度や保持力が減少する場合があります。
ロック時、キャッチに負荷の加わる扉には使用しないでください。
ロック時に扉の自重が加わらない構造で使用してください。
バネ等による加重の加わった扉や構造で使用しないでください。
ロック状態で、受けや扉を無理に抜かないでください。
ロック状態で扉を矯正する構造で使用しないでください。
扉に対して複数個の使用はしないでください。
