開閉検知センサ（スイッチキャッチ）・磁気式ノーマルオープンタイプ [CA0250]

吸着時動作ON / 開放時動作OFF

品番CA0250

数量個

単価 1,200円（税別）

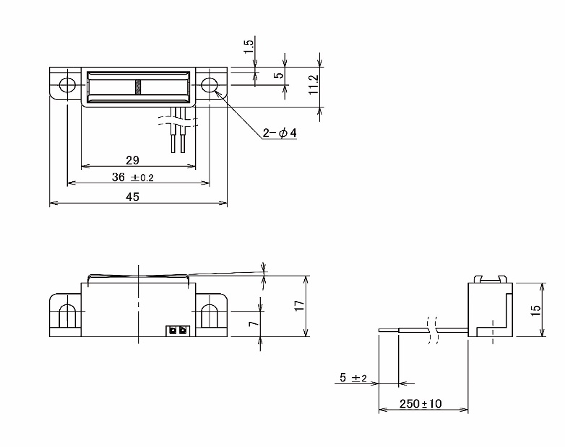

縦×横×高さ(mm)	45×11.2×17
吸着力（kgｆ）	2.94

【特長】

従来のマグネットキャッチ構造にリードスイッチを内蔵・扉のロックと、開閉スイッチの両機能を備えています
取付面積が小さく、機器装置のコンパクト化に適します・電気接点部にリードスイッチを使用しているため、高い信頼性を発揮します
開閉10万回を保証・接点動作にはNC（ノーマルクローズ）、NO（ノーマルオープン）の2種類があります

品番	CA0250	CA0253	CA0256
磁性体吸着時動作タイプ	ON	OFF	ON
磁性体開放時動作タイプ	OFF	ON	OFF
吸着力	29.4 N 以上	29.4 N 以上	9.8 N 以上
接点動作	NO	NC	NO
マグネット	異方性フェライト
ヨーク	SPCC
ケース	PC　黒
リード線	UL3385、AWG#26、250mm
取付ネジ締付トルク	0.21Nm以下
スイッチ種類	リードスイッチ
スイッチ接点容量	最大10W
スイッチ使用電圧	最大100VDC
スイッチ使用電流	最大0.5A
スイッチ初期接触抵抗	最大0.15Ω
吸着耐久回数	10万回以上
サイズ
推奨吸着板	29 * 16 * 1.6 ｔ、材質：SPCC同等品。
使用温度	0〜60℃

【使用用途】

複写機、印刷機などのOA機器全般、FA機器の扉センサなど

【使用上の注意】

スイッチ部に対し垂直方向に負荷を与えて下さい。水平方向の負荷はスイッチ破損の原因となります。
スイッチに過大な衝撃を加えるとスイッチ内部が破損し、誤動作する可能性がありますのでご注意ください。
強磁場中での保存・使用は行わないでください。
本製品の吸着面に粘着物等エアーギャップを生じさせるものが付着しますと、動作が不安定になる場合があります。

納期：翌日/翌々日出荷
