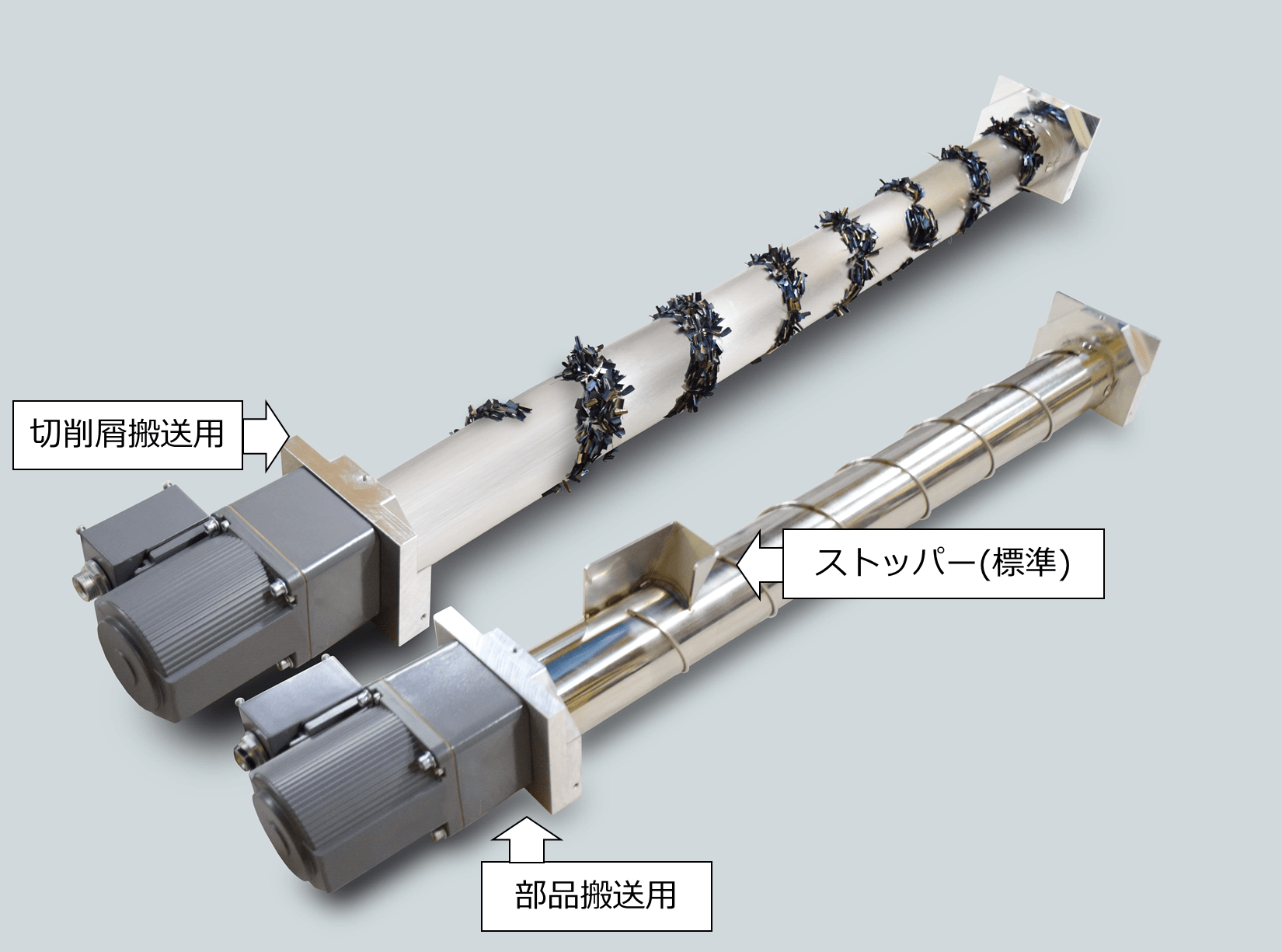

スパイラルマグネットコンベア(切削屑搬送用)

スパイラルマグネットコンベアの特徴 =垂直方向での使用が可能です=

密封されたステンレス鋼管の内部でマグネットが回転します。
磁石に引き寄せられたワークが下から上に螺旋(スパイラル)状に
回転しながら搬送されます。
搬送されたワークは上部のストッパー部で間欠的に搬出できます。
回転駆動部が管の内部にあるため、粉目詰まりや切屑接触障害など
の故障がありません。
また液中(油内)の切屑・切粉も摘出搬送が可能です。
油着屑や水分を含有する屑の場合は、搬送途中で自然滴下により
脱油・脱水します。

※限られたスペースにも設置が可能です。
 (タテ・ヨコ・ナナメ置き使用が可能です)
※防水処理されていますので液中からの搬送搬出も可能です。
 (モーター側は非防水です。ご注意ください。)
※耐久性、安全性に優れた仕様です。
 (可動部が密閉シリンダー内部)
※メンテナンス性にも優れています。

スパイラルマグネットコンベア(切削屑搬送用)

【仕様/サイズ】

項目 仕様
【モーター】 0.33/0.3(A) 3相 200V 50/60(Hz)、0.3(A) 3相 200V 60(Hz)
40(W)端子箱付
【使用温度】 20℃(±10℃)
【使用環境】 湿度30-60% (結露無きこと、腐食性雰囲気の無きこと)
【外観材質】 ステンレス、アルミ



品番 品名 パイプ径(φ) L寸法 全長
MNMB-76-08-200V スパイラルマグネットコンベア 800mmL [200V] 76mm 800 990
MNMB-76-10-200V スパイラルマグネットコンベア 1000mmL [200V] 1,000 1,190
MNMB-76-15-200V スパイラルマグネットコンベア 1500mmL [200V] 1,500 1,690
MNMB-76-20-200V スパイラルマグネットコンベア 2000mmL [200V] 2,000 2,190
MNMB-102-08-200V スパイラルマグネットコンベア 800mmL [200V] 102mmL 800 990
MNMB-102-10-200V スパイラルマグネットコンベア 1000mmL [200V] 1,000 1,190
MNMB-102-15-200V スパイラルマグネットコンベア 1500mmL [200V] 1,500 1,690
MNMB-102-20-200V スパイラルマグネットコンベア 2000mmL [200V] 2,000 2,190
スパイラルマグネットコンベア図面

※工作機(切削盤、エンドミル、フライス等からの切屑の搬出、回収)
※液中からの搬送も可能。(スイッチ部は非防水)
※垂直に立てた状態での使用も可能。
※防水性、耐久性、安全性に優れています。
※メンテナンス性にも優れています。
※回転速度を変速機などで変更しないで下さい。
 モーター故障の原因となります。

【特注仕様品について】

※ストッパー標準装備〔写真:上段右側〕です。(用途に応じた形状変更のご相談も承ります。)
※カバー(落下、飛散防止、発送時の油ダレ防止等)は別途お見積もりを承ります。
 標準品カバー(別売り)は、画像を参照下さい。



【標準カバー付き(別売)本体】
※土台フレームは含まれません
【標準装備ストッパー】
【モーター部 端子箱付】 【標準カバー付き(別売)の油抜き部】



【動画】Φ76mm (部品搬送用) 搬送ワークは2g~38gのナット使用
